Il Brevetto inglese n° 1655 del 1857
originale presso The British Library London Patent Express
la Privativa piemontese n° 579 del 1857, il Brevetto francese n° 35009 del 1858
per gentile concessione del Museo Galileo-Istituto e Museo di Storia della Scienza di Firenze
1857 - Il Brevetto inglese n° 1655
Il 1° dicembre 1857 il Great Seal Patent Office di Londra concede a Barsanti e Matteucci il brevetto n° 1655 per l'invenzione di un Improved Apparatus for Obtaining Motive Power from Gases.
Nel Brevetto sono presentate due diverse soluzioni costruttive: la prima è quella del motore con stantuffo ausiliario, la seconda, più semplice, senza pistone ausiliario.
Dopo la morte di Barsanti, i direttori tecnici provvisori della Società del Nuovo Motore Barsanti e Matteucci, P.P. Antonelli e Cecchi, chiesero l'estensione del Brevetto piemontese del 1857 a tutte le provincie dello Stato italiano. Ottennero l'attestato richiesto nel maggio del 1864, pubblicato sul Bollettino del Ministero dell'Industria del Regno d'Italia.
(I documenti citati sono conservati presso il Museo Galileo-Istituto e Museo di Storia della Scienza di Firenze)
La trascrizione del Brevetto inglese n° 1655 del 1857
La traduzione in italiano del Brevetto inglese n° 1655 del 1857
Il motore con pistone ausiliario e senza pistone ausiliario

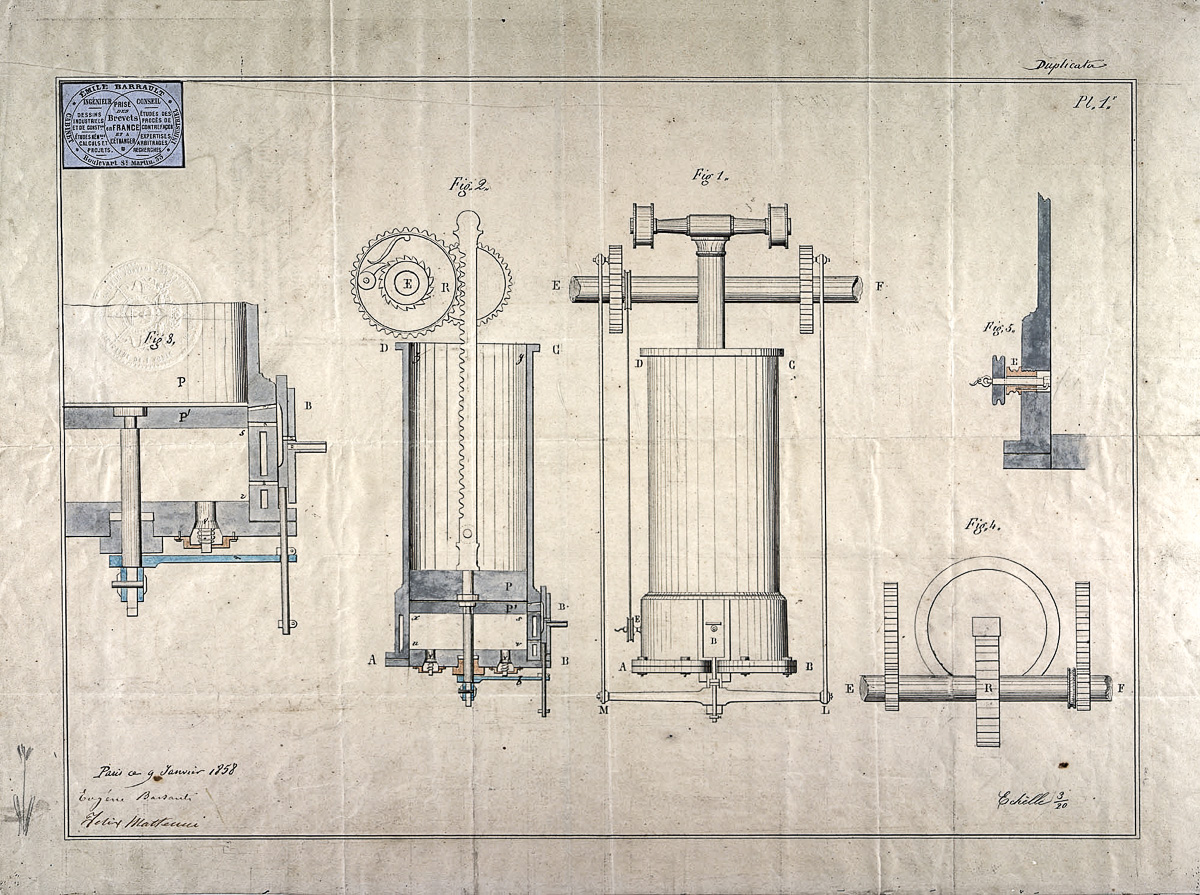

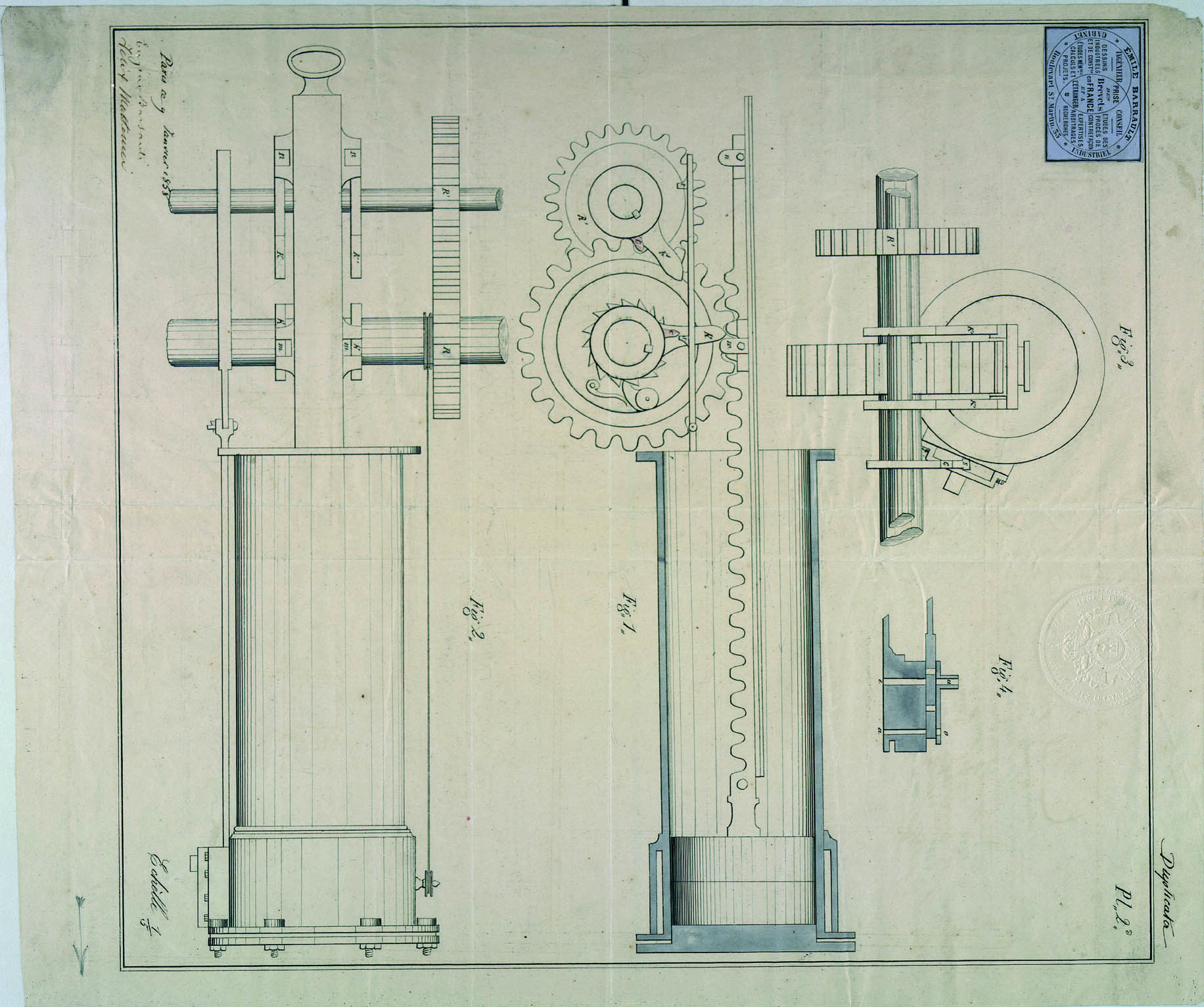

tavole contenute nel brevetto francese n° 35009 del 1858
Il motore a cilindro verticale con e senza pistone ausiliario
Il motore oggetto dei brevetti è di tipo graviatmosferico, ad azione differita alla corsa di ritorno, dotato di un unico cilindro disposto in verticale. Sono previste due diverse soluzioni costruttive: entrambe impiegano una cremagliera ed un rocchetto dotato di cric per la conversione del moto longitudinale del pistone durante la corsa di ritorno in moto rotatorio dell'albero motore.
Le due diverse soluzioni, la prima con pistone ausiliario (counter piston), la seconda, più semplice, senza pistone ausiliario, differiscono per le modalità di aspirazione dell'aria e dei gas e per l'espulsione dei gas di scarico.
L'azione differita alla corsa di ritorno
La soluzione con pistone ausiliario

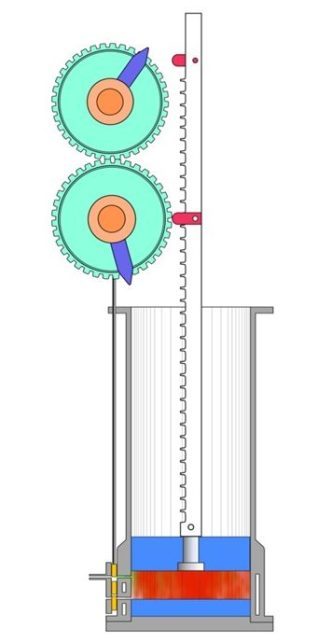

La soluzione senza pistone ausiliario

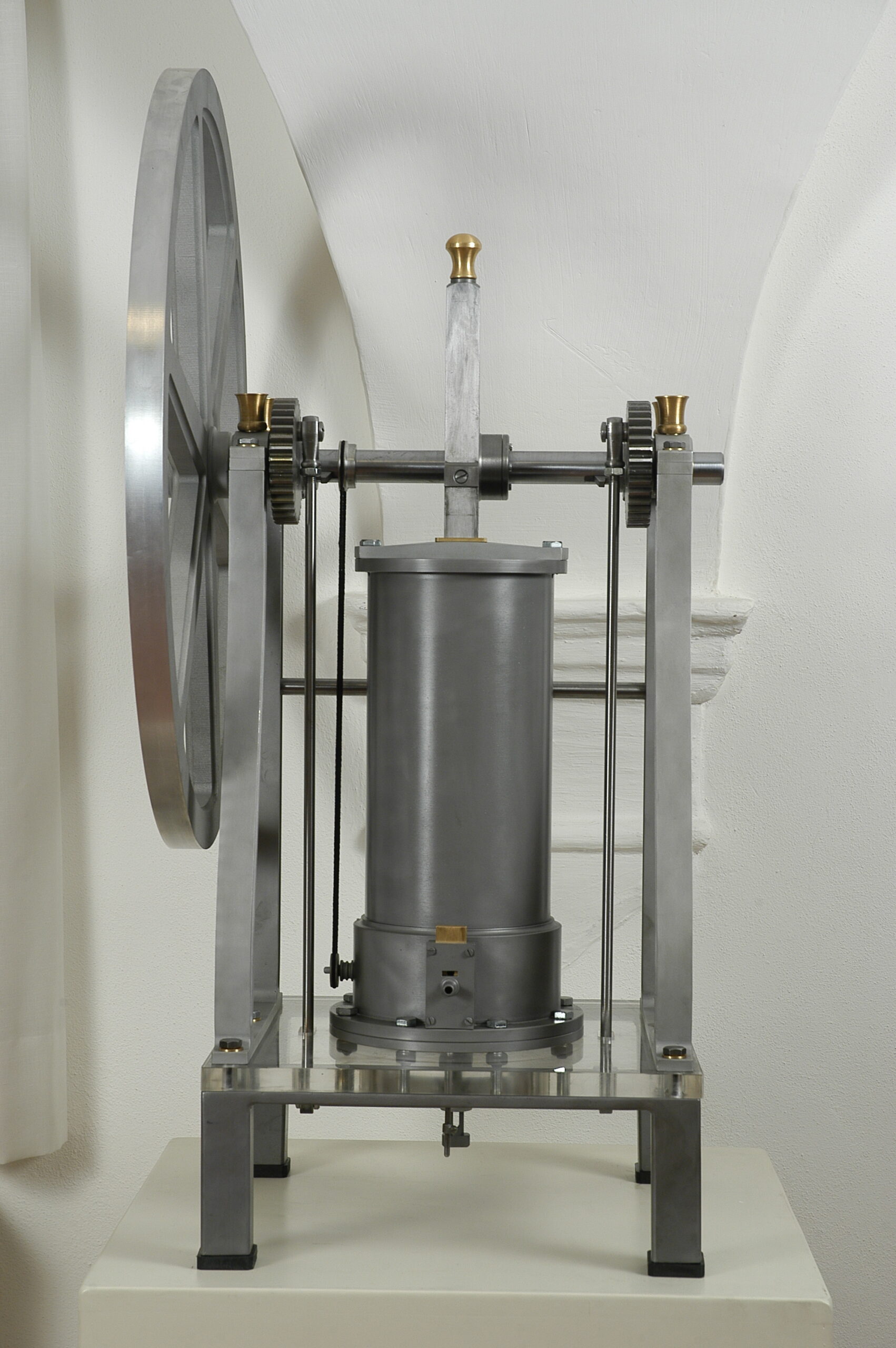

La foto illustra il modello, azionato da un sistema ad aria compressa, che è stato fatto realizzare dalla Fondazione Barsanti e Matteucci ed è esposto al Museo del motore a scoppio di Lucca.
Per la prima volta, nel gennaio del 2025, un gruppo di esperti meccanici appartenente al CMEF, Club Moto d'Epoca Fiorentino, ha costruito e fatto funzionare un motore rispondente al brevetto inglese n° 1655 nella seconda soluzione costruttiva, senza pistone ausiliario, dimostrando così la bontà del progetto di Barsanti e Matteucci.
Il motore è stato azionato a Lucca il 21 maggio 2025.
